叼嘿视频免费下载,叼嘿视频导航页,叼嘿视频在线观看软件,叼嘿视频APP苹果下载

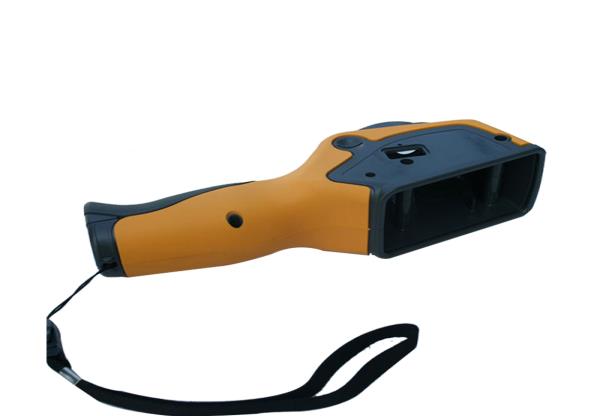

在如今竞争激烈的塑胶制品市场中，包胶叼嘿视频导航页的应用越来越广泛，从手机保护壳、手柄握把到汽车内饰件、医疗器械外壳，包胶叼嘿视频导航页几乎无处不在。它通过将软硬胶材完美结合，赋予产品舒适手感、防滑耐磨、外观高端等多重优势。然而，很多工厂在实际生产包胶叼嘿视频导航页时，却常常遇到同一种顽疾——困气、烧焦、短射、气泡、结合面起皱……这些问题几乎都指向同一个根源：排气不畅。

为什么包胶叼嘿视频导航页对排气要求特别高？因为包胶工艺通常涉及两种材料（常见如硬胶ABS+软胶TPE/TPU），软胶流动性好但容易产生较多气体，硬胶部分又往往有较深的骨位、柱位或封闭区域，气体被“包”在里面无处可逃，稍有不慎就会在结合界面形成缺陷，甚至导致产品批量报废。那么，如何才能让包胶叼嘿视频导航页“呼吸”顺畅呢？下面就来分享一些经过大量实践验证的高效包胶叼嘿视频导航页排气技巧。

首先，在叼嘿视频导航页设计阶段就要把排气放在核心位置考虑。包胶叼嘿视频导航页的分型面排气槽设计尤为关键，建议将排气槽优先布置在胶料最后填充的区域，尤其是软胶包覆的末端、深腔角落、加强筋交汇处以及容易形成汇流的位置。排气槽的深度一般控制在0.01-0.03mm之间（TPE/硅胶类软胶可稍深至0.04mm左右），宽度通常为3-6mm，长度建议做到10-15mm以上并逐步加深过渡，避免突然截断造成溢胶。很多师傅喜欢采用“阶梯式”或“渐变式”排气槽，这种结构既能有效排气，又大大降低了溢料风险。

其次，顶针、司筒的间隙排气是包胶叼嘿视频导航页中最实用、性价比最高的辅助手段。特别是在硬胶骨位较深、软胶需要完全包覆的部位，建议尽量采用全周顶针排气或加大顶针配合间隙（一般0.02-0.05mm，根据胶料流动性微调）。如果担心顶针痕迹影响外观，可以在顶针末端设计平面排气或磨出“米”字形/十字形排气槽，既增加排气面积，又不影响顶出功能。

另外，对于一些特别容易困气的封闭深腔或镶件区域，微孔排气和真空辅助是高级玩法。在叼嘿视频导航页对应位置加工直径0.3-0.8mm的微通孔，或者直接安装高精度排气塞、烧结金属排气块，都能显著改善气体排出效率。当然这些方法成本稍高，但对高端外观件、医疗级包胶叼嘿视频导航页来说，往往是决定成败的关键一步。

生产调试阶段也别忽略排气优化。很多工厂发现，包胶叼嘿视频导航页在试模初期困气严重，但通过适当提高叼嘿视频导航页温度（尤其是软胶侧模温提高5-15℃）、降低注射速度初期段、延长保压时间、调整切换点等工艺手段，就能让气体有更多时间逸出，缺陷明显减少。遇到顽固困气点时，可用铝粉或薄铜片临时贴在疑似困气位置观察印痕，快速定位后再针对性加深或增加排气槽。

你工厂的包胶叼嘿视频导航页现在排气情况怎么样？欢迎留言分享你的实际经验或困扰，一起交流提升！
