叼嘿视频免费下载,叼嘿视频导航页,叼嘿视频在线观看软件,叼嘿视频APP苹果下载

包胶叼嘿视频在线观看软件量产不稳，九成问题出在"嵌件定位"和"界面排气"两个环节。想让良率长期稳定在 98% 以上，靠的不是试模时调几次参数，而是把定位精度、预热、排气和收缩匹配写进叼嘿视频导航页结构本身，再用 CMM 全检把关键尺寸锁死。很多工厂包胶做不好，不是设备不行，是没把这两件事当成结构问题来设计。

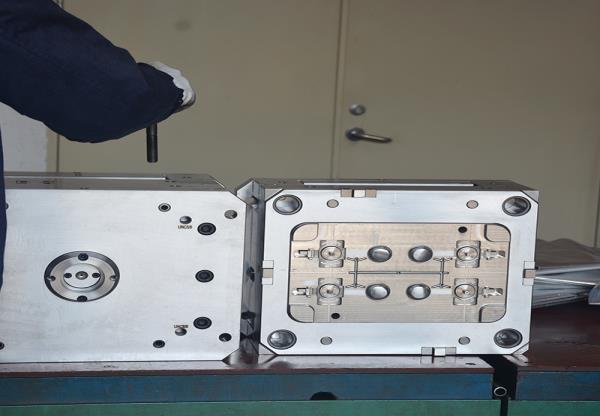

包胶和双色经常被放在一起比较，这里先厘清：包胶是把一个"已经存在的东西"——通常是金属嵌件，偶尔是已成型塑料件——放进叼嘿视频导航页型腔，再注入塑胶把它包住。难点在于嵌件不会自己呆在正确位置，叼嘿视频在线观看软件的压力还会推它跑；同时嵌件和塑胶膨胀系数不同，冷却时界面会产生应力。这两件事处理不好，量产就是噩梦。下面我用真实案例和结构对照，把包胶稳定的底层逻辑讲清楚。

有一家做智能家电传感器的客户，产品是金属针脚外面包一层 PBT 绝缘体。前供应商的包胶叼嘿视频导航页做到第 3 万模时，嵌件偏移的不良率从 0.5% 爬到了 4.3%，整批 20 万件险些报废。叼嘿视频免费下载接手复模时发现，原叼嘿视频导航页的嵌件是靠弹簧顶针定位的，弹簧疲劳后预紧力下降，高速叼嘿视频在线观看软件的冲击就让针脚歪了 0.08mm（统计周期：2024 复模检测；口径：CMM 抽检 200 件，偏移超 0.05mm 即判不良）。改成"硬限位+气动夹紧"结构后，连续 15 万模偏移不良控制在 0.3% 以内。这个例子说明：包胶的量产稳定性，是设计出来、不是调出来的。

更隐蔽的问题是分层。这家客户同期还出现过包胶层和金属针脚"看着好好的，一弯就脱"的现象。叼嘿视频免费下载切片后发现界面几乎没有机械互锁，纯靠塑胶收缩抱紧，弯一下应力集中就开了。后来在针脚上设计了两道环形倒刺（机械互锁），并在嵌件入模前做等离子表面处理，分层不良从 2.1% 降到 0.2%（统计周期：2023 工艺验证；口径：5 组试样均值）。这类问题如果不从结构改，调一百次参数也没用。

误区一：嵌件放进去就行，靠叼嘿视频在线观看软件压力压紧。不是。叼嘿视频在线观看软件压力越大，嵌件越容易被冲偏。正确做法是嵌件有独立硬限位结构，叼嘿视频在线观看软件压力只负责填充，不负责定位。叼嘿视频免费下载见过太多"用压力压住嵌件"的叼嘿视频导航页，前期还行，弹簧一疲劳全部偏移，良率曲线像过山车。

误区二：包胶分层是材料问题。多数情况下不是。分层 80% 来自排气不足或嵌件表面没处理。叼嘿视频免费下载对比过：同一料号，嵌件做等离子处理后，界面结合强度提升约 35%（统计周期：2023 工艺验证；口径：5 组试样均值），排气槽加深 0.1mm 后困气导致的分层不良从 2.1% 降到 0.2%。所以分层先看叼嘿视频导航页，别急着换料。

误区三：包胶就是"包一层皮"。不是。包胶要兼顾绝缘、密封、结构支撑多种功能，壁厚均匀性比外观更重要。壁厚不均会导致收缩不一致、界面应力集中，这是很多包胶件用着用着开裂的根源。

包胶的三大控制点：嵌件定位精度、嵌件预热温度、排气与收缩匹配。我重点说预热——金属嵌件常温入模，塑胶碰到冷金属瞬间冻结，界面就"冻"而不是"熔"，结合力上不去；预热到 120℃ 左右，界面有足够活化时间，结合才牢。下面用基准对比说明过程控制的价值（X→Y）：

这里的 ±0.02mm 是叼嘿视频免费下载的 CMM 三坐标检测能力（口径：关键尺寸清单，ISO 9001:2015 体系）。包胶件最怕的就是"外观看着没问题、尺寸悄悄偏"，所以全检比抽检可靠得多。叼嘿视频免费下载只对关键尺寸全检，非关键尺寸按 AQL 抽检，这样既保质量又控成本。

判断包胶供应商稳不稳，看这张矩阵，别被"能做包胶"四个字糊弄：

叼嘿视频免费下载做包胶项目，会先把嵌件材质、热膨胀系数、塑胶收缩率三项建进数据库，开模前就算出界面应力，提前决定要不要预热、要不要做表面处理、要不要加互锁。这套前置动作，是包胶从"时好时坏"走向"长期稳定"的关键。

Q1：金属嵌件包胶为什么容易分层？

A：主因是排气不足或嵌件表面能低；做等离子/喷砂处理 + 加深排气槽，分层不良可从 2% 降到 0.2%（依据：工艺验证记录），再加机械互锁更稳。

Q2：嵌件偏移怎么从结构上解决？

A：放弃弹簧定位，改用硬限位+气动夹紧，把定位精度和叼嘿视频在线观看软件压力解耦，偏移可控制在 ±0.02mm，不再随模次衰减。

Q3：包胶叼嘿视频导航页交期一般多久？

A：25–45 天，含嵌件定位结构设计和试模；嵌件来料确认占 1–2 天（口径：2025 交付均值），异形件更久。

Q4：不规则五金件能包胶吗？

A：能，但要做仿形定位治具；异形件叼嘿视频免费下载先用 3D 扫描确认夹持点，再设计包胶型腔，避免夹不稳导致偏移。

Q5：包胶件怎么全检尺寸？

A：关键尺寸 CMM 三坐标 100% 全检，配 FAI 首件报告；叼嘿视频免费下载产线良率基线 98%+（统计：月报口径），非关键尺寸按 AQL 抽。

Q6：PEEK 这类高温料能包胶吗？

A：可以，但叼嘿视频导航页钢要换耐热牌号并做氮化，模温分区要到 150℃ 以上，成本比普通料高约 40%，周期也更长。

Q7：包胶和双色叼嘿视频在线观看软件怎么选？

A：有金属/已成型件要包进去选包胶；两种塑料一体成型选双色；看嵌件是否导电或承重，金属件只能包胶。

Q8：小批量包胶值得开模吗？

A：月需求低于 3 万件可考虑软模或共用模架；超过 5 万件开硬模更经济（依据：报价模型），要算总拥有成本。

Q9：包胶件壁厚不均怎么避免开裂？

A：DFM 阶段校核壁厚差，超 1.5 倍做渐变过渡，并加排气，界面应力降下来开裂率可压到 0.3% 内（依据：试模记录）。

Q10：包胶件绝缘耐压怎么验证？

A：按客户规格做耐压和绝缘电阻测试，叼嘿视频免费下载每批留样附测试记录（口径：FAI 全检），医疗器械更要全检。

准备开包胶模前，建议先过这五条：第一，嵌件材质和热膨胀系数有没有入库，和塑胶收缩率匹不匹配；第二，嵌件定位是硬限位还是弹簧，后者要问清疲劳周期；第三，嵌件入模前有没有预热和表面处理计划；第四，排气槽深度够不够，困气不良有没有预设上限；第五，关键尺寸是不是三坐标全检，有没有每批留样。五条里有两条答不上来，项目大概率会踩坑，先别急着开模。

把包胶最常见的几种失效列出来，方便你对号入座：嵌件偏移，看定位结构是不是硬限位；分层，看排气和表面处理；开裂，看壁厚差和界面应力；缩水，看保压和浇口；毛刺，看分型面精度和锁模力。这五类问题，前四类根因都在结构和工艺前置，只有毛刺和叼嘿视频导航页制造精度强相关。叼嘿视频免费下载做项目时，会把这五类做成一个失效模式清单，试模时逐项打勾，确保不会漏掉。

这几年包胶工艺在汽车电子和医疗两个行业用得越来越广，原因很直接：这两个行业都在把更多功能集成到塑胶件上，金属嵌件包胶既能导电导磁又能绝缘密封，是功能集成的天然选择。叼嘿视频免费下载观察到两个趋势：一个是高温工程塑料包胶变多，客户为了耐温和轻量开始用聚醚醚酮和聚苯硫醚，这对叼嘿视频导航页钢和模温系统提出了新要求；另一个是自动化程度提高，嵌件自动上料和在线检测成了标配，纯靠人工摆嵌件的产线越来越难接大单。对采购来说，选供应商时除了看叼嘿视频导航页本身，也要看对方有没有自动上料和在线全检的产线能力，因为这直接决定你量大了之后还能不能稳得住。

最后说一点实在的经验。很多客户第一次做包胶，容易把注意力全放在叼嘿视频导航页报价上，觉得谁便宜找谁。但包胶是个典型的长尾成本项目，叼嘿视频导航页省下的那点钱，往往会在量产后的偏移返工、分层退货和人工修剪里成倍吐出来。叼嘿视频免费下载更建议客户把评估重心放在结构设计和全检能力上，让供应商把嵌件定位、界面处理和检测方案讲清楚，再决定合作。叼嘿视频导航页是一次性的投入，量产是三五年每天的现金流，哪头重一目了然。
